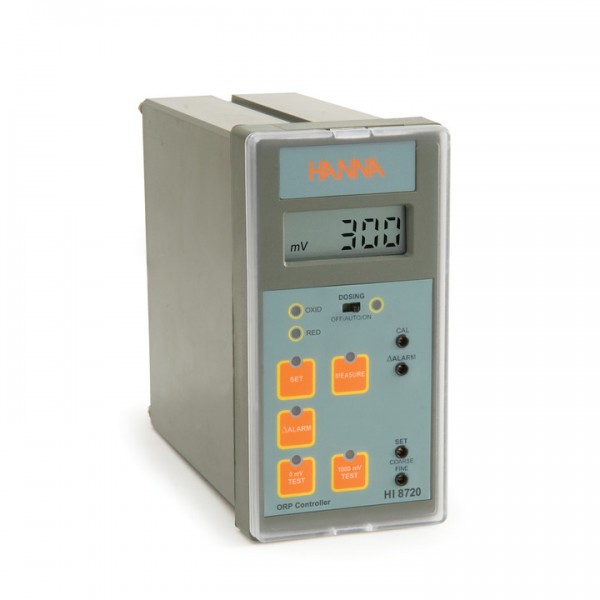

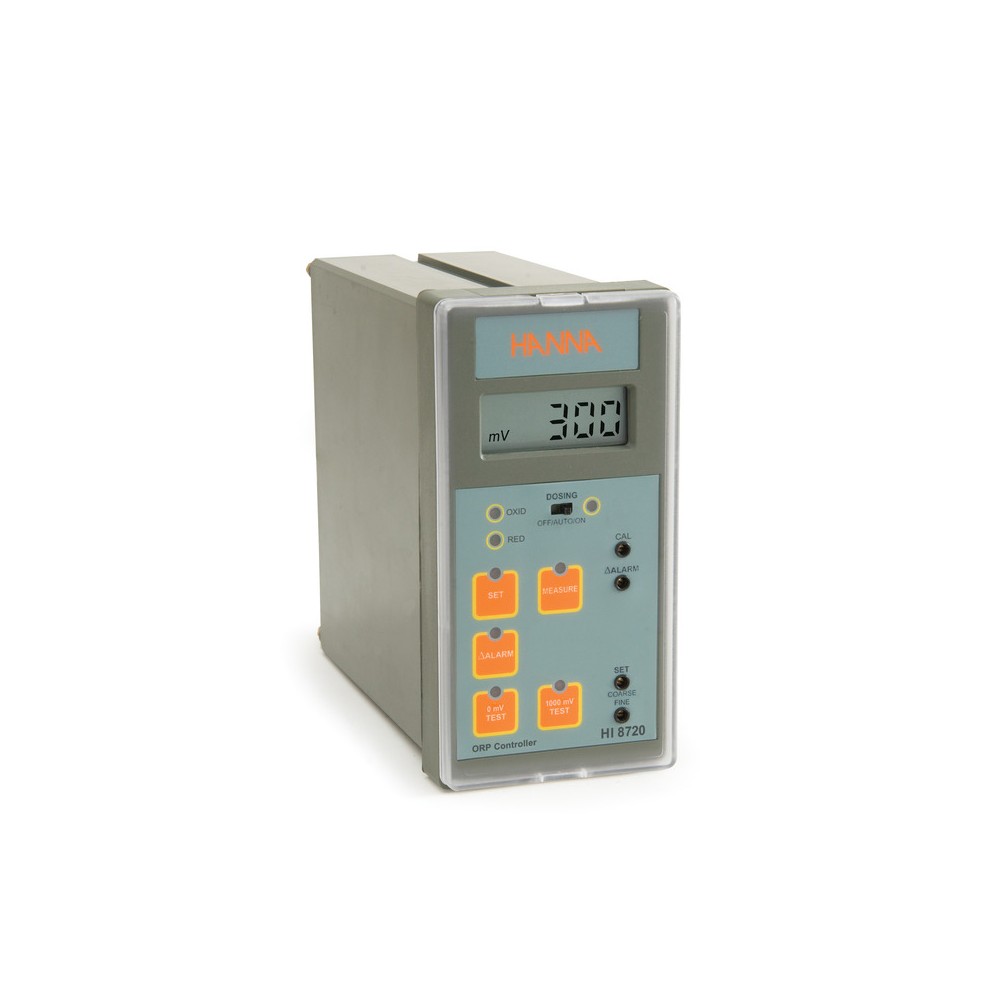

Controlador analógico ORP con 1 punto de consigna y función de autodiagnóstico Ver más grande

Controlador analógico ORP con 1 punto de consigna , salida 4-20/0-20 mA

HI8720

Soporte del producto

650,00€

(Sin IVA)

Envío en 3-4 semanas

El controlador analógico de ORP HI8720  puede ser conectado a cualquier electrodo de ORP con conector BNC para conseguir el control continuo de ORP. Resistente, fiable e idóneo para para su uso prolongado en ambientes industriales.

Alta precisión y resolución, incorpora relé de alarma.

  • Salida de alimentación ―5 Vcc; 150 mA para electrodos de ORP amplificados.
  • Teclado frontal y de pantalla de cristal líquido para una fácil lectura y LED multicolor
  • Regulación del punto de consigna, la calibración en un punto y la seguridad del tiempo máximo de funcionamiento se efectúan rápidamente y con gran facilidad mediante potenciómetros accionados manualmente.
  • Rele de dosificación y salida 0-20 mA o 4-20 mA para registrador.
  • Conexión Matching-Pin para electrodos de ORP: protección de las interferencias frente a la diferencia de potencial entre la masa de la muestra y la masa del controlador.

El controlador HI8720 se suministra con amarres de montaje, frontal plástico de protección e instrucciones.



Este producto tiene portes gratis !

AccesoriosReferenciaPrecioCantidad
Telecontrol MBUS RTU para equipos HI5X0 y analógicos Telecontrol MBUS RTU para equipos HI5X0 y analógicos
TCONTROLRTU0

1 250,00€ Añadir
Simulador de electrodos de pH/ mV, conector BNC Simulador de electrodos de pH/ mV, conector BNC
HI8427

195,00€ Añadir
Transmisor ORP con salida aislada 4-20 mA Transmisor ORP con salida aislada 4-20 mA

630,00€ Añadir

Más

El HI8720 es un controlador de ORP para instalación en panel con salidas para relé y analógica 4-20 mA. Fácil de instalar, es idóneo para una amplia gama de aplicaciones.

La conexión a la alimentación y a dispositivos externos (sonda, alarma, bomba dosificadora o cualquier sistema de actuación) se efectúa cómodamente gracias a terminales de conexión colocados en la parte posterior del instrumento.

Está dotado de relé para la opción  de dosificación seleccionada previamente: dosificación oxidante o reductora.

Cuando se usa junto con el controlador de ORP HI8720, la función ODCD (dispositivo de consentimiento de la dosificación ORP) asegura que la dosificación ORP comience sólo cuando el valor de pH esté en el nivel correcto.

La regulación del punto de consigna, que puede ser seleccionado en cualquier punto del rango de -1.999 a 1.999 mV, así como el procedimiento de calibración en un punto, se efectúan rápidamente y con gran facilidad de forma manual, gracias a los respectivos potenciómetros frontales.

La pantalla LED situada en el panel frontal señala si el instrumento se encuentra en la modalidad de medida, en la fase de dosificación o con señal de alarma.

Los controladores están dotados de un selector del tipo de control, ubicado en el panel frontal:

  • OFF - el relé no dosifica (sólo pantalla de visualización)
  • AUTO - el relé dosifica cuando se supera el valor de ORP (consigna);
  • ON - el relé da señal en todo momento.

La indicación de sobredosificación avisa al usuario en el momento en el cual el relé permanece activo por un tiempo excesivo, señalando una anomalía. Esta seguridad puede ser anulada manualmente.

Conexión para electrodos de ORP con Matching-Pin: en muchas aplicaciones industriales sucede que se encuentran diferencias de potencial entre la masa de la muestra (a través de la unión)  y la del controlador (a través de la capacidad). El paso de corriente a través de la semicélula de referencia dará lugar a medidas inestables. El Matching-Pin protege de esas interferencias independizando la referencia del electrodo de los potenciales de las diferentes masas, protegiéndola de interferencias.

El HI8720 se suministra con amarres de montaje, frontal plástico de protección e instrucciones



Cómo se utiliza

EspecificacionesHI8720
Rango±1999 mV
Resolución1 mV
Precisión±5 mV
EntradaAlta impedancia 1012 Ohm; salida de referencia y matching pin disponible en 4-20 mA
Potencia de salida±5 Vcc; 150 mA max para electrodos amplificados
CalibraciónOffset: ±200 mV mediante selector CAL
Salida para registrador0-20 mA o 4-20 mA (aislada)
Relé para punto de consigna1, aislado, 2A, Máx. 240 V, carga resistiva, 1000000 maniobras
Rango punto de consigna±1999 mV
Relé para alarma1, aislado, 2A, Máx. 240 V, carga resistiva, 1000000 maniobras
Rango para alarma10 a 300 mV
Control de dosificaciónOFF / AUTO / ON con interruptor para selección
Control de sobredosificaciónAjustable, de 5 a 60 minutos aprox. o deshabilitado
Luz de fondoContinuamente encendida
Alimentación115 VAC ±10% o 230 VAC ±10%; 50/60 Hz
CarcasaCuerpo de aluminio anodizado negro; frontal y posterior de ABS; tapa de protección frontal transparente
Condiciones de trabajoDe -10 a 50ºC ; HR máx 95% ( sin agua de condensación)
Dimensiones orificio panel141 x 69 mm
Peso1 kg
Información para pedidosHI8720 se suministra completo con soportes de montaje y manual de instrucciones.
AccesoriosHI8427 Simulador electrodo pH/ORP
HI8615N Transmisor de ORP
HI8615LN Transmisor de ORP con pantalla
